데크플레이트 붕괴사고 예방

건설현장 중대재해 예방을 위한 '데크플레이트 붕기사고 예방 안전작업 안내서'를 고용노동부에서 게시하였습니다.

데크플레이트 붕괴사고 예방활동에 대해 간단히 알아보고 자료를 공유하오니 건설현장에서는 적극 활용하시면 좋겠습니다. (해당 자료는 게시글 제일 하단에서 다운로드 가능합니다.)

데크플레이트 붕괴 사고 예방

데크플레이트란?

거푸집 및 동바리



거푸집 및 동바리는 콘크리트 구조물이 필요한 강도를 발현할 때까지 그 구조물의 형상을 유지하고 고정하중 및 작업하중 등을 지지하기 위해 설치하는 가설구조물의 총칭으로, 동바리의 구조는 지주 형식 동바리와 보 형식 동바리로 구분할 수 있습니다.

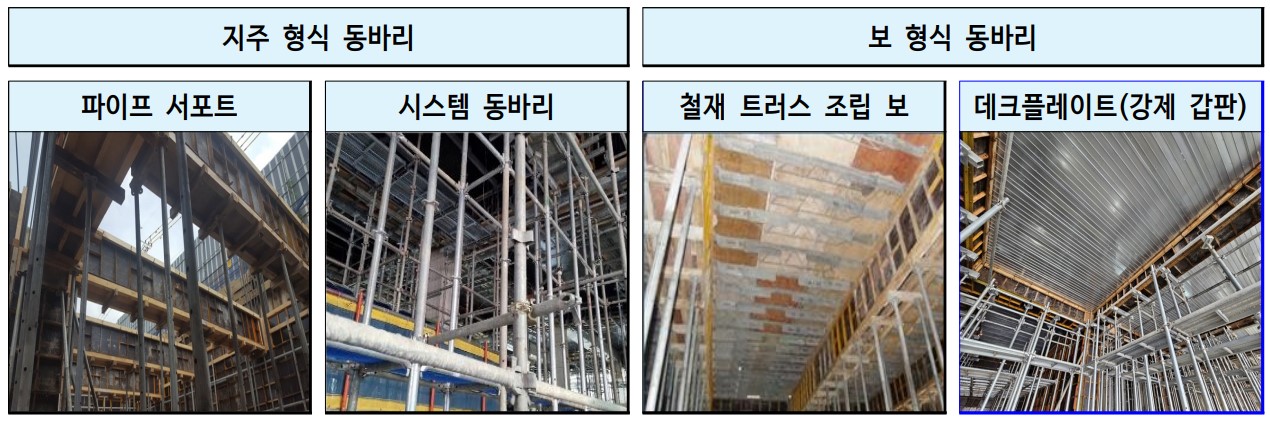

거푸집 및 동바리 구분 (출처 : 고용노동부)



보 형식 동바리는 바닥 거푸집을 지지하는 지주 형식 동바리를 설치하지 않거나 줄일 수 있어 주로 교량 등 토목시설물이나 물류창고 등 층고가 높은 건축물 건설공사에 널리 쓰이고 있습니다.





데크플레이트



데크플레이트【Deck Plate, 또는 강제 갑판(Steel Deck)】은 아연도금 강판, 선재 등의 강재를 요철ㆍ가공한 판형 부재로, 콘크리트 구조물의 바닥구조를 형성하는 바닥 거푸집이자 보 형식 동바리의 일종입니다.

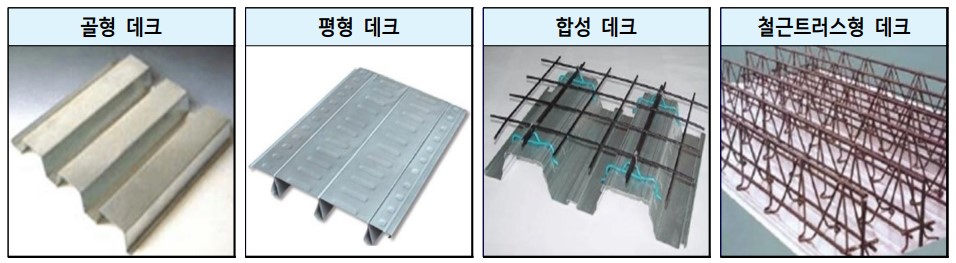

데크플레이트 종류 (출처 : 고용노동부)





데크플레이트 설치 및 콘크리트 타설작업 핵심 안전수칙

아연도금 강판, 선재 등의 강재류를 공장에서 요철 가공하여 현장에서 조립 ㆍ설치하는 바닥 거푸집이자 보 형식의 동바리 일종으로, 바닥 하부에 많은 동바리를 설치하지 않을 수 있어 널리 사용되고 있으나, 양단 접합부의 견고한 시공과 거푸집 및 동바리의 보강이 중요합니다.



데크플레이트 붕괴 사망사고 현황

데크플레이트 붕괴로 인한 지난 5년간 사망하고 현황에 대해서 알아보겠습니다.

구   분	계	2019년	2020년	2021년	2022년	2023년 10월
사망사고 (건)	9	3	2	2	1	1
사망자수 (명)	15	5	3	2	3	2





데크플레이트 설치 핵심 안전수칙

• 구조 안정성 검토 후 작성한 시방서, 조립도를 준수하여 설치합니다.
• 데크플레이트 양단 이음부를 모스 용접 등으로 견고하게 고정합니다.
• 데크플레이트 양단 보 거푸집이 넘어지지 않도록 보 거푸집 측면이나 데크플레이트 아래에 추가 동바리 또는 수평연결재를 설치합니다.

콘크리트 타설 핵심 안전수칙

• 콘크리트 타설작업은 시방서 등 설계도서에 따른 시공방법을 준수합니다.
• 타설 전 거푸집 및 동바리의 변위, 변형 및 침하 여부를 확인합니다.
• 콘크리트 타설 중 편심이 발생하지 않도록 골고루 분산하여 타설 합니다.
• 콘크리트 타설 진행 중인 장소의 하부에는 작업자의 출입을 금지합니다.
• 타설 중 거푸집 및 동바리의 이상 변위, 변형 및 침하 유무를 감시하고 이상이 있으면 작업자를 즉시 대피시키고 보강조치 후 작업을 재개합니다.

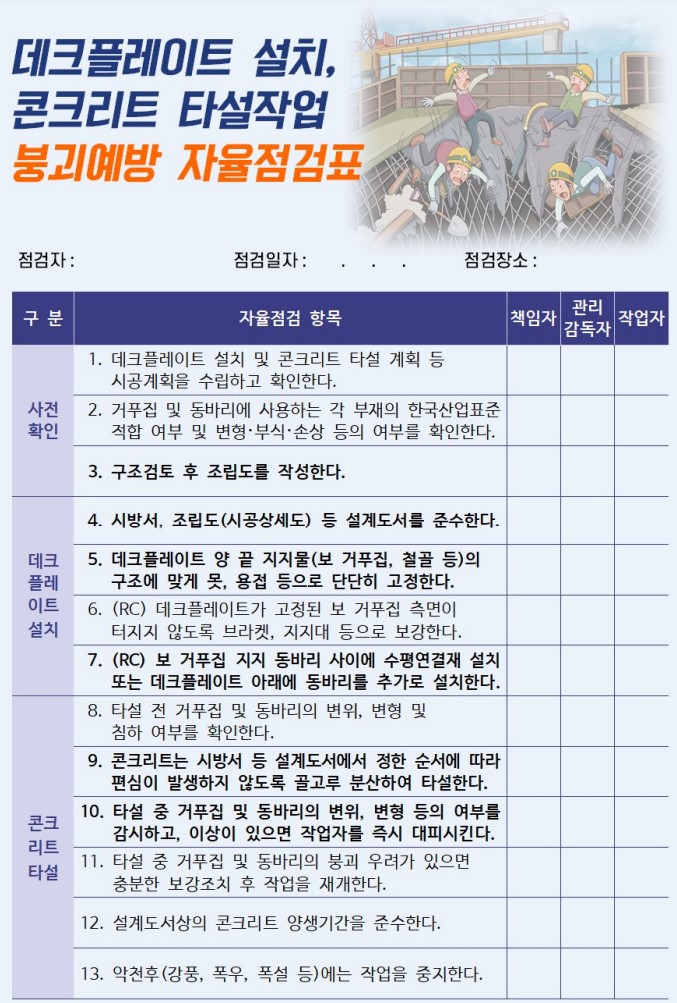

데크플레이트 설치 및 콘크리트 타설작업 붕괴예방 자율점검표





더 자세한 내용은 아래의 자료를 확인하세요

데크플레이트 붕괴사고 예방 안전작업 안내서_최적화.pdf

8.50MB





모든 건설현장의 안전을 기원합니다.
