건설안전기술사 1교시 핵심이론 7) 흙막이 지보공 종류부터 철거까지, 안전한 굴착의 모든 것!



땅속의 숨겨진 영웅, 흙막이 지보공! 굴착 작업 현장의 붕괴 위험을 막는 핵심 안전 기술, 흙막이 지보공의 종류부터 설치, 그리고 철거 시 안전 수칙까지 전문가가 쉽고 친근하게 알려드립니다. 현장의 안전을 최우선으로 생각하는 당신에게 꼭 필요한 정보예요!

흙막이 지보공 종류부터 철거까지, 안전한 굴착의 모든 것!

건설 현장에서 가장 기본적인 작업 중 하나가 바로 땅을 파는, 즉 굴착 작업이잖아요? 그런데 이게 겉보기엔 쉬워 보여도, 땅속의 엄청난 압력을 이겨내야 하는 아주 중요한 작업이랍니다. 특히 깊게 파내려 갈수록 주변 지반이 무너져 내릴 위험이 커지죠. 저도 현장에서 땅을 팔 때마다 늘 흙막이 지보공의 중요성을 실감하는데요. 자칫 잘못하면 대형 붕괴 사고로 이어져 인명 피해를 낼 수 있기 때문이에요. 통계에 따르면 굴착 작업 중 발생하는 사고의 상당 부분이 흙막이 붕괴와 관련 있다고 해요. 오늘은 이 흙막이 지보공이 무엇인지, 그리고 어떻게 하면 더욱 안전하게 굴착 작업을 할 수 있는지에 대해 건설 안전 기술사의 시선으로 자세히 이야기해보려고 해요. 우리 모두의 안전을 위해 꼭 알아두자고요! 😊

흙막이 지보공, 왜 이렇게 중요할까요? 🛡️

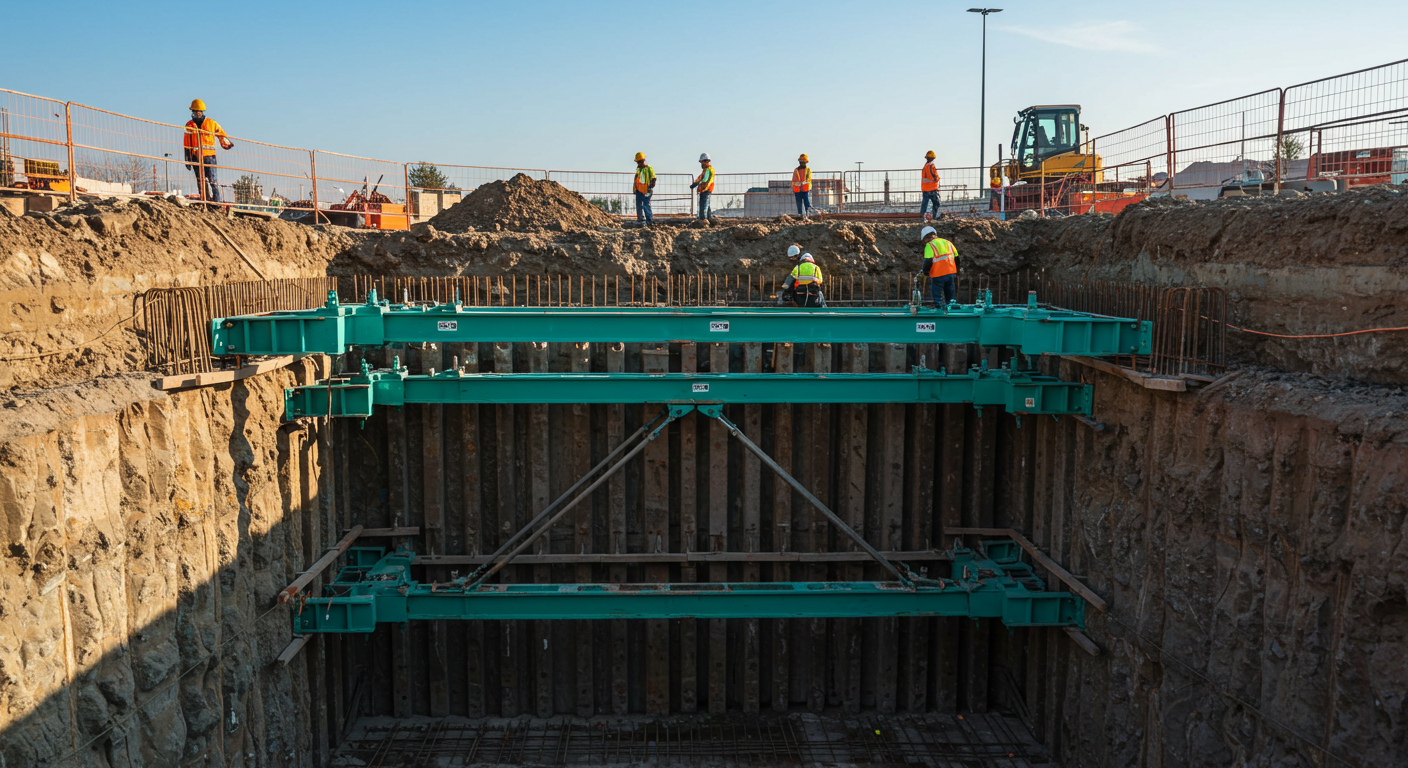

흙막이 지보공은 굴착면의 붕괴를 방지하고 주변 지반의 침하를 막기 위해 설치하는 임시 구조물이에요. 마치 깊은 구덩이 벽이 무너지지 않도록 든든하게 받쳐주는 버팀목 역할을 하는 거죠. 지하층 공사나 터널 공사처럼 깊은 굴착이 필요한 현장에서는 흙막이 지보공이 없으면 사실상 작업이 불가능하다고 봐도 무방해요. 이 지보공이 제대로 설계되고 시공되지 않으면 어떤 위험이 따를까요?

• 굴착면 붕괴 : 가장 직접적인 위험이죠. 흙막이가 무너지면 굴착면이 갑자기 쏟아져 내려 작업자를 덮치거나 매몰시킬 수 있어요.
• 주변 지반 침하 : 흙막이가 튼튼하지 않으면 주변 땅이 주저앉아 인접 건물이나 도로에 균열이 생기거나 파손될 수 있습니다.
• 지하수 유출 : 흙막이가 제대로 차수 기능을 못하면 지하수가 과도하게 유출되어 지반 약화를 초래할 수 있습니다.

💡 알아두세요!
흙막이 지보공 설치 시에는 지반의 종류(점토, 사질토 등), 지하수위, 주변 구조물 현황 등 현장 특성을 종합적으로 고려하여 설계해야 합니다. 설계도면과 시방서를 반드시 준수하는 것이 안전의 시작이에요!



다양한 흙막이 지보공, 어떤 종류가 있을까요? 📊

흙막이 지보공은 현장 상황과 지반 조건에 따라 여러 가지 방식으로 설치되는데요. 주로 사용되는 방식들을 간단히 알아볼까요?

종류	특징 및 주요 안전 관리 사항
H파일+토류판	가장 흔하게 사용되는 방식이에요. H파일을 박고 그 사이에 토류판을 끼워 흙이 무너지는 것을 막아요. ✔ 안전 : H파일 박기 시 정확한 간격과 수직도 유지, 토류판의 완전한 지지 및 이탈 방지 확인.
강널말뚝(Sheet Pile)	얇고 긴 강판을 연속적으로 박아 흙막이 벽을 형성해요. 차수성이 좋아 지하수 관리에 유리합니다. ✔ 안전 : 강널말뚝의 이음부 밀착 시공 확인, 박기 시 수직도 및 손상 여부 확인.
버팀보(Strut)	굴착면 양쪽의 흙막이 벽을 서로 밀어주며 지지하는 보예요. 도심지 굴착에 많이 쓰이죠. ✔ 안전 : 버팀보의 좌굴 방지, 지지점의 견고한 연결, 프리스트레스(초기하중) 도입 여부 및 관리.
어스 앵커(Earth Anchor)	흙막이 벽을 뒤편 지반에 앵커로 고정하여 지지하는 방식입니다. 내부 공간 확보에 유리해요. ✔ 안전 : 앵커의 인장력 관리, 정착부의 안정성 확인, 주변 시설물과의 간섭 여부 검토.

흙막이 지보공, 설치 시 이것만은 꼭! 📝

• 설계도서 준수 : 가장 기본이면서도 가장 중요해요. 설계도면에 명시된 지보공의 종류, 규격, 설치 간격 등을 철저히 지켜야 합니다.
• 재료 및 부재 검토:  사용하는 모든 재료(강재, 목재 등)는 손상이나 변형이 없는지 확인하고, 녹슬거나 균열이 간 것은 사용하지 마세요!
• 계측 관리 : 흙막이 지보공은 굴착 진행에 따라 변형될 수 있어요. 경사계, 지중 변위계, 하중계 등을 설치하여 실시간으로 계측하고, 이상 징후 발생 시 즉시 보강 조치해야 합니다.
• 주변 환경 점검 : 굴착 주변의 건물, 도로 등에 균열이나 침하가 발생하지 않는지 주기적으로 확인하고 기록해야 해요.

흙막이 지보공, 설치만큼 중요한 철거 안전! ⚠️

많은 분들이 설치에만 신경 쓰고 철거는 비교적 쉽게 생각하시는데, 천만의 말씀! 흙막이 지보공 철거는 설치만큼이나, 아니 어쩌면 더 위험할 수 있는 작업이랍니다. 구조물이 완전히 완성되고 지보공이 더 이상 필요 없을 때 안전하게 제거해야 하는데요.

• 철거 계획 수립 : 철거 전 반드시 상세한 철거 계획서를 작성하고, 안전 관리자 및 작업자들에게 공유해야 합니다.
• 단계별 철거 : 지보공은 아래에서 위로, 혹은 외측에서 내측으로 역순으로 해체하는 것이 원칙이에요. 한 번에 너무 많은 부분을 철거하면 지반에 무리가 갈 수 있습니다.
• 흙 되메우기 병행 : 철거와 동시에 굴착된 공간을 흙으로 채워주는 작업을 병행하여 지반 안정성을 유지해야 합니다.
• 잔류 응력 확인 : 특히 버팀보나 앵커 등은 잔류 응력이 있을 수 있으므로, 해체 전 응력 해소 과정을 거쳐야 해요.
• 작업 구역 통제 : 철거 작업 중에는 관계자 외 출입을 엄격히 통제하고, 낙하물 방지 등 필요한 안전 조치를 해야 합니다.

⚠️ 주의하세요!
흙막이 지보공은 굴착면의 하중을 직접적으로 받치고 있는 중요한 구조물이에요. 철거 시에는 그 역할이 비워지면서 지반에 갑작스러운 변형이 올 수 있으니, 절대 서두르지 말고 단계별로 신중하게 진행해야 합니다.



💡

흙막이 지보공, 이것만은 꼭!



설계도서 준수 : 현장 특성에 맞는 철저한 설계 및 시공

재료 및 부재 점검 : 결함 없는 재료 사용 및 견고한 설치

계측 관리 : 정기적인 계측 및 이상 징후 즉시 대응

철거 안전 : 단계별 철거, 되메우기 병행, 작업 구역 통제

안전 교육 : 모든 작업자 대상 충분한 안전 교육 실시

흙막이 지보공은 굴착 작업의 안전을 책임지는 핵심입니다.

자주 묻는 질문 ❓

Q : 흙막이 지보공 설치 전 어떤 지반 조사를 해야 하나요?

A : 👉 흙막이 지보공 설치 전에는 반드시 표준관입시험, 시추조사, 지하수위 측정 등 정밀한 지반 조사를 실시해야 합니다. 이를 통해 지반의 종류, 지지력, 지하수위 등을 파악하여 적절한 흙막이 공법을 선정하고 설계에 반영해야 해요.

Q : 굴착 중 흙막이 벽체에 누수가 발생하면 어떻게 해야 하나요?

A : 👉 누수는 지반 약화의 신호일 수 있으므로 즉시 작업을 중지하고, 누수량과 원인을 파악해야 합니다. 작은 누수는 지수제를 주입하거나 배수 시설을 보강하여 처리할 수 있지만, 대량 누수 시에는 긴급 보강 조치를 하고 전문가의 도움을 받아야 해요.

Q : 흙막이 지보공 해체 시 가장 주의해야 할 점은 무엇인가요?

A : 👉 가장 중요한 것은 단계별 역순 해체와 흙 되메우기 병행입니다. 한 번에 많은 부분을 제거하면 지반에 급격한 응력 변화가 생겨 붕괴로 이어질 수 있어요. 또한, 잔류 응력으로 인한 부재의 급격한 이탈에도 대비해야 합니다. 작업 전 충분한 안전 교육과 현장 통제는 필수이고요.

오늘은 굴착 작업의 든든한 방패, 흙막이 지보공의 안전에 대해 자세히 알아봤습니다. 땅속에서 보이지 않는 곳에서 우리의 안전을 지켜주는 중요한 구조물인 만큼, 설계부터 설치, 유지관리, 그리고 철거까지 모든 과정에서 철저한 주의가 필요해요. 이 글이 여러분의 현장을 더욱 안전하게 만드는 데 도움이 되기를 바랍니다! 😊 건설안전기술사 공부하는 분들을 응원합니다.

---
